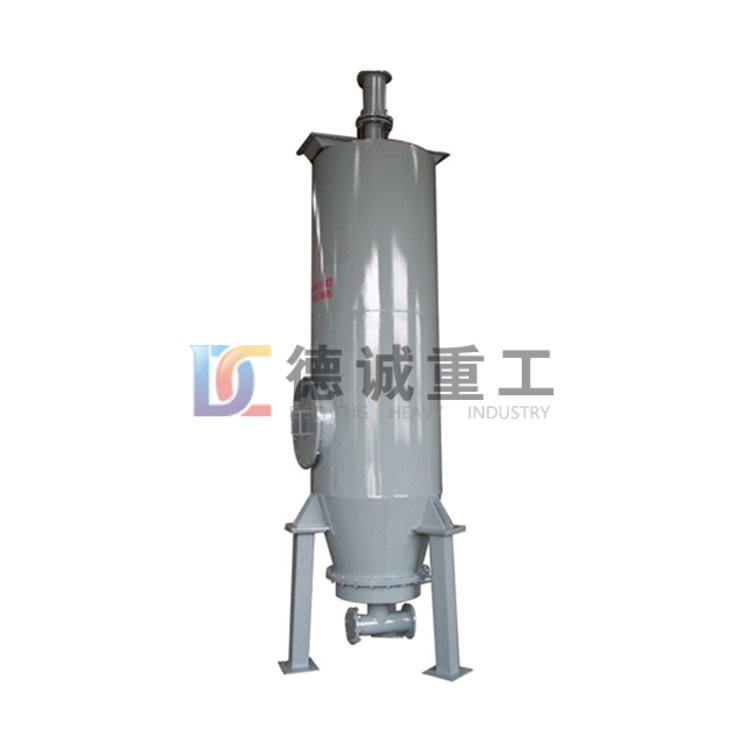

TL系列氣力提升泵是一種氣力垂直輸送提升物料用的設備，主要用于輸送水泥，煤粉等粉末物料。它可以代替提升機使用，在提升高度超過30m時使用較為經濟，但升高低于20m時，電耗高于提升機。該設備結構簡單，操作方便可靠，無粉塵，零部件磨損小便于維修。
氣力提升泵用 于將能充氣流化而不發生離析現象的粉狀物料通過垂直管道輸送到相當高度的分離器或料倉中，在連續輸送的工況下，產量可達200t/h，高度可達60米，廣 泛應用于建材、化工等行業用來輸送水泥、生料、化肥、煤粉、鋁氧粉等粉狀物料的低壓氣力輸送設備。氣力提升泵輸送物料的特點是利用物料的自動補償，來進行 垂直輸送物料的。
氣力提升泵技術參數
| 規格 | DN800 | DN1000 | DN1250 | DN1400 | DN1600 |
| 泵體內直徑 | d=φ800 | d=φ1000 | d=φ1250 | d=φ1400 | d=φ1600 |
| 進料管規格 | φ219×6 | φ273×6.5 | φ325×8 | φ283 | φ384 |
| 出料管規格 | φ159×4.5 | φ219×6 | φ325×8 | φ283 | φ384 |
| 最大輸送能力 | 22t/h | 50t/h | 80t/h | 85t/h | 125～170t/h |
| 最大提升高度 | 100m | 100m | 100m | 65m | 65m |
| 空氣需求量 | 20m3/min | 30～45m3/min | 100m3/min | 80m3/min | 140～200m3/min |
| 風機壓力 | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa |
| 物料最高溫度 | <120℃ | <120℃ | <120℃ | <120℃ | <120℃ |
| 物料含水量 | <1% | <1% | <1% | <1% | <1% |
| 設備總高 | H=6000mm | H=6500mm | H=8913mm | H=8700mm | H=9140mm |
| 設備總重 | 1500kg | 2000kg | 2600kg | 3500kg | 3930kg |
| 安裝尺寸 | φ800-3×M20 | φ1000-3×M20 | φ1250-3×M20 | φ1400-3×M20 | φ1600-3×M20 |
氣力提升泵工作原理
氣力提升泵相當于一臺低壓流態化倉罐，氣力提升泵的上部為泵體，下部為氣化室，中間 隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管，輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態，輸送的物料隨來 自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使 物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心 的輸送管及外接的管道提升至所需高度。
